gRPC 使用的 protocol buffers 编码在序列化方面比传统的 json, xml 更小巧, 更快速, 那么到底是什么做的呢?

1
2
3
message HelloRequest {
  string name = 1;
}

使用 gRPC demo 中最简单的结构, 我们使 name="world" 那么通过 pb 编码后得到数据为:

0a 05 77 6f 72 6c 64

消息体结构

pb 中消息定义为 0 ~ n 个键值对的集合:

1
message   := (tag value)*     You can think of this as “key value”

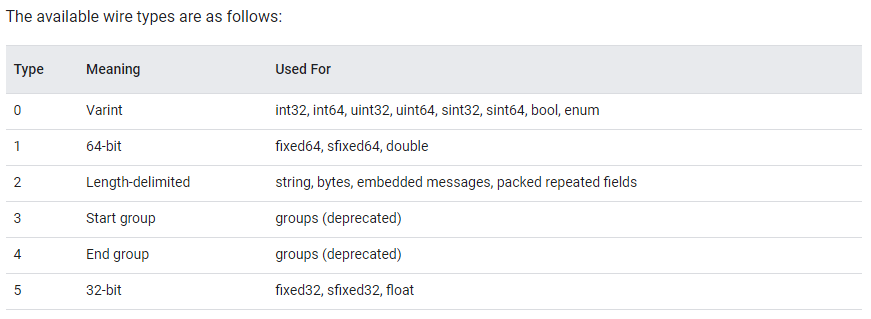

tag 是由字段序以及被称为 wire type 的值组成, 例如上文的 0a 即是 tag, 它的最低 3 位表示 wire type, 高位表示字段序号:

1
2
// 0a
0 0 0 0 1 | 0 1 0  => 序号 1, string

因为是 string, 那么需要跟上长度 05, 剩下的 77 6f 72 6c 64 即是 world 这个词的字节码.

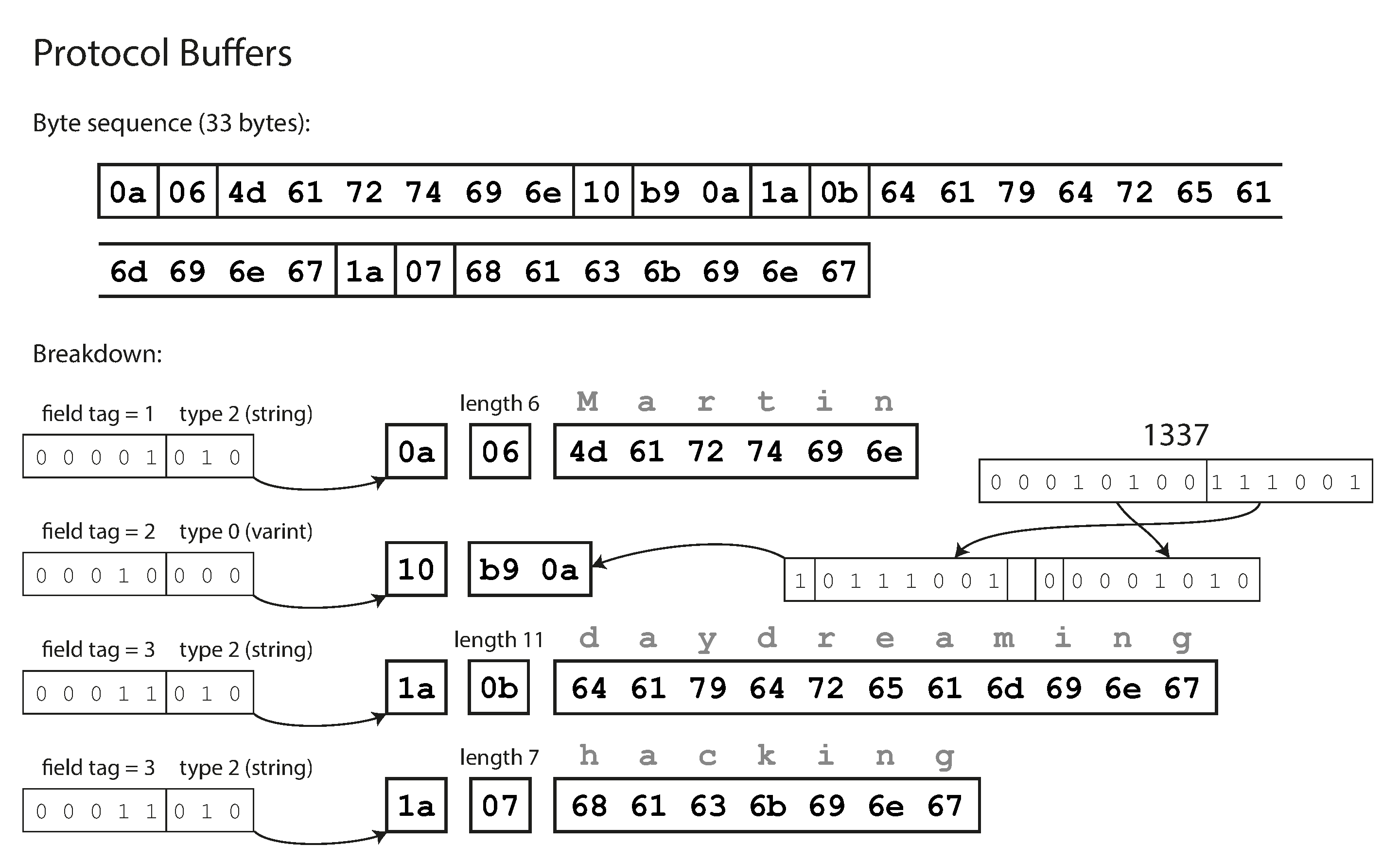

这是一个稍微复杂结构的例子:

1
2
3
4
5
message Person {
    required string user_name       = 1;  // "Martin"
    optional int64  favorite_number = 2;  // 1337
    repeated string interests       = 3;  // "daydreaming", "hacking"
}

varint

从上面的例子中, 可以发现 pb 中对于 int, bool 等类型, 存储上使用的是 varint 类型, 这是一种紧凑的表示数字的方法.

varint 的除了最后一个字节外, 其余每个字节最高位, 都用于表示这个数字还有更多的字节 (most significant bit), 所以每个字节用于表示数字只有 7 位, 且最终每个字节需要按逆序组合, 即数字的高位在后, 低位在前.

我们拿上图示例的 1337 (b9 0a) 作为例子:

1
2
3
4
5
6
7
8
9
10
11
// b9
1 | 0 1 1 1 0 0 1  => 1 为 msb, 表示下一个字节也属于该数字, 取剩下 7 位
// 0a
0 | 0 0 0 1 0 1 0  => 0 为 msb, 表示已到结束, 取剩下 7 位


// 因为高位在后, 低位在前, 所以需要逆序排, 合并两个 7 位并得到数字
0 0 0 1 0 1 0 | 0 1 1 1 0 0 1

// (1 << 10) + (1 << 8) + (1 << 5) + (1 << 4) + (1 << 3) + 1
// 1337

使用 varint 的优势: 数字越小, 占用的字节数越少

字段序号建议在 15 内, 因为去掉 3 位 wire type, 一个字节只剩下 4 位 (除去第一位 MSB), 只能表示 1 ~ 15, 15 以内只占用 1 个字节, 16 ~ 2047 占用 2 个字节
